LEDCure - Radiómetro LED estándar o perfilado
LEDCure - Radiómetro LED estándar o perfilado
SKU:302155-L365
No se pudo cargar la disponibilidad de retiro
LEDCure es el único radiómetro diseñado específicamente para medir sus bombillas LED. Fácil de usar e intuitivo, con modos gráfico y de comparación. Incluso puede medir el rendimiento individual de una bombilla en un sistema multi-LED.
El LEDCure es un radiómetro industrial diseñado para medir con precisión la energía generada por fuentes LED.
Fue creado para poder medir todos los componentes ópticos individuales, no solo la respuesta general del filtro óptico. Esto proporciona lecturas consistentes, repetibles y precisas de una ejecución a otra, de una unidad a otra y de una fuente a otra.
LEDCure muestra la irradiancia (W/cm2), el perfil de irradiancia (W/cm2 en función del tiempo) y la densidad de energía (J/cm2). También puede mostrar datos en diferentes modos, incluidos gráficos y referencia, y tiene un modo de lectura fluida.
Características:
- La versión "Estándar" muestra los datos establecidos en la pantalla en modo Gráfico o Referencia.
- La versión "Profiler" muestra los datos, ya que Standard PLUS tiene la capacidad de cargar datos en una computadora (con el software PowerView*) para su posterior análisis.
- Permite una fácil comparación de diferentes LED, nivel de potencia, altura sobre el sustrato y cambios en el tiempo de exposición/velocidad de la línea.
- Alto rango dinámico (40 W/cm2)
- Baterías reemplazables por el usuario (2 AAA)
- Ambas versiones disponibles en las siguientes bandas L:
- La respuesta espectral L365 cubre 340-392 nm
- La respuesta espectral L385 cubre 360-412 nm
- La respuesta espectral L395 cubre 370-422 nm
- La respuesta espectral L405 cubre 380-432 nm
* LEDCure Profiler funciona con ambos, PowerView III o PowerView II software.
Capacidad de respuesta del instrumento:
Los LED suelen especificar una longitud de onda central en la que funcionan ± 5 nm.
Para una CWL de 395 nm, la fuente debería estar entre 390 y 400 nm. Sin embargo, según la distribución de energía de los LED, la lectura estaría entre 370 y 244 nm con una respuesta plana en la parte superior.
Así es como se vería la banda L ideal:
A continuación se muestra el gráfico de LECTURAS REALES realizadas por LEDCure.
LEDCure tiene varias bandas L disponibles para satisfacer sus necesidades específicas
Especificaciones:
| Respuesta espectral L385 | 360 - 412 (FWHM, 50 nm; Tolerancia ± 2 nm); Fuera de banda, bloqueo de 4 OD |
| Respuesta espectral L395 | 370 - 422 (FWHM, 50 nm; Tolerancia ± 2 nm); Fuera de banda, bloqueo de 4 OD |
| Respuesta espectral L405 | 380 - 432 (FWHM, 50 nm; Tolerancia ± 2 nm); Fuera de banda, bloqueo de 4 OD |
| Gama dinámica | 40 W/cm² |
| Rango de operación | 400 mW/cm² a 40 W/cm² Nota: El rango de funcionamiento proporciona el mejor rendimiento. La unidad se "encenderá" y mostrará datos con valores de irradiancia mucho más bajos |
| Respuesta espacial | Aproximadamente coseno |
| Exactitud | ± 10% de la lectura más ± 0,2% de la escala completa. Típico ± 5% o mejor |
| Repetibilidad | ± 1-3% típico; Depende de la estabilidad de la fuente y del equipo (transportador), la unidad sola es mejor que el 1 %. |
| Calibración | Las unidades se suministran con un certificado de calibración trazable al NIST |
| Modos suaves | Smooth On: Frecuencia de muestreo efectiva de 25 muestras/segundos Smooth OFF: Frecuencia de muestreo efectiva de 2048 muestras/segundos Smooth PROFILER: Frecuencia de muestreo efectiva de 128 muestras/segundos |
| Frecuencia de muestreo para perfiles | LEDCure Profiler utiliza una frecuencia de muestreo fija de 128 muestras/segundos para crear perfiles. Para una mejor coincidencia entre la pantalla del instrumento y los valores del PowerView Software® II, utilice el modo Smooth PROFILER |
| Capacidad de memoria para creación de perfiles | La capacidad de memoria de LEDCure en modo Profiler es suficiente para recopilar datos durante > 100 minutos |
| Software PowerView® III | Programación basada en LabVIEW de National Instruments diseñada para Windows 7-10. Datos recopilados almacenados en archivos *.tdms basados en LabVIEW |
| Mostrar | Fácil de leer, texto amarillo sobre fondo negro, brillo de pantalla ajustable por el usuario |
| Temperatura de funcionamiento | 0 - 75° C Temperatura interna; Resiste altas temperaturas externas durante períodos cortos (la alarma audible indica cuando la temperatura ha excedido el límite superior) |
| Período de tiempo muerto | Modo PANTALLA de 2 minutos (sin actividad clave) |
| Batería / Duración de la batería | 2 pilas alcalinas AAA reemplazables por el usuario, aproximadamente 20 horas de visualización encendida |
| Dimensiones y materiales del instrumento | 4,60 x 0,50 pulgadas; 117 mm x 12,7 mm (D x H), aluminio y acero inoxidable |
| Peso del instrumento | 10,1 onzas (289 gramos) |

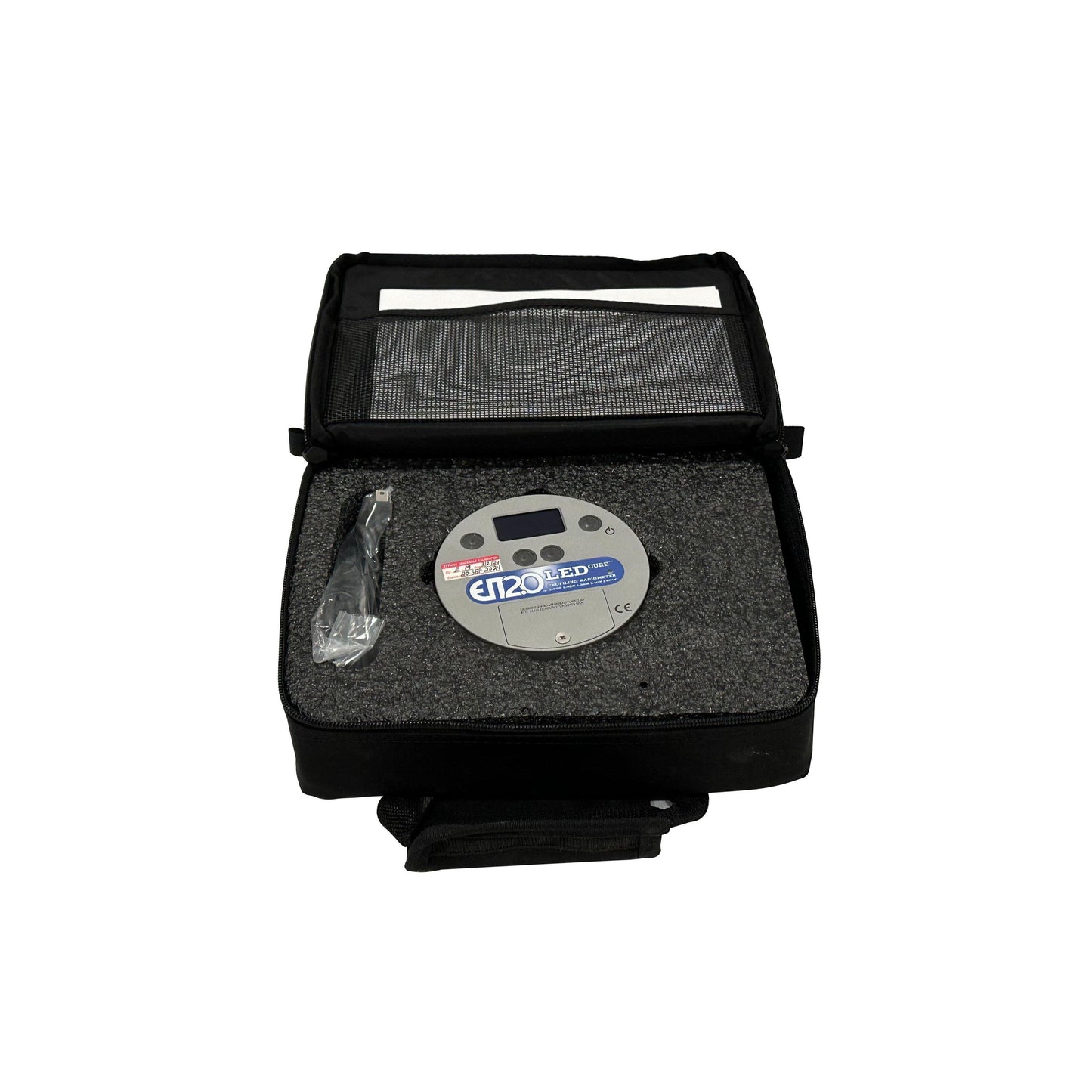

| Estuche de transporte | Se suministra con estuche de transporte, interior de espuma de poliuretano cortada y cubierta exterior de nailon resistente al desgaste. Tamaño: 10,75 x 3,5 x 7,75 pulgadas; 274 x 89 x 197 mm (ancho x alto x profundidad), Peso: 9 onzas (260 gramos) |
Documentos y software:
|
|
|
El perfil LEDCure funciona con ambos, PowerView III (x32 o x64 disponible) o PowerView II software.
Para acceder a la descarga del software, complete el siguiente formulario.
Asegúrese de proporcionar la banda L de su unidad Profiler y qué versión del software le gustaría recibir.
- PowerViewII
- PowerView III x 32
- PowerView III x 64
Also Known As:
Also Known As:
Technical Data for LEDCure - Standard or Profiling LED Radiometer
Specifications:
| L385 Spectral Response | 360 - 412 (FWHM, 50 nm; Tolerance ± 2 nm); Out of Band, 4 OD Blocking |
| L395 Spectral Response | 370 - 422 (FWHM, 50 nm; Tolerance ± 2 nm); Out of Band, 4 OD Blocking |
| L405 Spectral Response | 380 - 432 (FWHM, 50 nm; Tolerance ± 2 nm); Out of Band, 4 OD Blocking |
| Dynamic Range | 40 W/cm² |
| Operating Range | 400 mW/cm² to 40 W/cm² Note: Operating Range provides best performance. Unit will "turn on" and display data at much lower irradiance values |
| Spatial Response | Approximately cosine |
| Accuracy | ± 10% of reading plus ± 0.2% of full scale. Typical ± 5% or better |
| Repeatability | ± 1-3% typical; dependent on source and equipment (conveyor) stability, unit alone better than 1% |
| Calibration | Units are supplied with NIST traceable calibration certificate |
| Smooth Modes | Smooth On: Effective Sample rate of 25 samples/seconds Smooth OFF: Effective Sample rate of 2048 samples/seconds Smooth PROFILER: Effective Sample rate of 128 samples/seconds |
| Sample Rate for Profiling | The LEDCure Profiler uses a fixed sample rate of 128 samples/seconds for profiling. For best matching between instrument display and PowerView Software® II values, use Smooth PROFILER mode |
| Memory Capacity for Profiling | The memory capacity of the LEDCure in Profiler Mode is sufficient to collect data > 100 minutes |
| PowerView Software® III | National Instruments LabVIEW based programming designed Windows 7-10. Collected data stored in LabVIEW based *.tdms files |
| Display | Easy to Read, Yellow Text on Black Background, Display Brightness User Adjustable |
| Operating Temperature | 0 - 75° C Internal temperature; withstands high external temperatures for short periods (audible alarm indicates when temperature has exceeded upper limit) |
| Time-Out Period | 2 minutes DISPLAY mode (no key activity) |
| Battery / Battery Life | 2 user-replaceable AAA Alkaline Cells, Approximately 20 hours display on |
| Instrument Dimensions and Materials | 4.60 x 0.50 inches; 117 mm x 12.7 mm (D x H), Aluminum & Stainless Steel |
| Instrument Weight | 10.1 ounces (289 grams) |
| Carrying Case | Supplied with carrying case, cut plyurethane foam interior, scuff resistant nylon exterior cover. Size: 10.75 x 3.5 x 7.75 inches; 274 x 89 x 197 mm (W x H x D), Weight: 9 ounces (260 grams) |
