Revêtementur industriel à rouleau unique CureUV
Revêtementur industriel à rouleau unique CureUV
SKU:512355
Impossible de charger la disponibilité du service de retrait
Notre enduiseuse industrielle à rouleau unique est conçue pour le revêtement de surface de précision de matériaux plats tels que le bois, le plastique et le métal. Cette machine assure un revêtement lisse et uniforme d'épaisseur constante, améliorant ainsi la qualité de finition de divers supports. Elle est idéale pour les lignes de production à haut volume exigeant efficacité, précision et minimisation des déchets.
Dotée d'une structure robuste en acier, l'enducteur à rouleau unique offre un contrôle indépendant des rouleaux racleur et en caoutchouc, garantissant un réglage précis de l'épaisseur du film. Son convoyeur résistant aux solvants et son armoire de commande autonome assurent durabilité et facilité d'entretien. La machine prend en charge plusieurs types de revêtements, notamment PU, UV et à base d'eau, grâce à un système respectueux de l'environnement permettant le recyclage de la peinture.
Remarque : Nous pouvons personnaliser ces systèmes pour répondre précisément à vos besoins. Que vous ayez besoin de plus de puissance ou d’un rouleau enduiseur plus large, nous serons ravis de vous aider à concevoir votre système.
Caractéristiques:
- Compatible avec le bois, le plastique, le métal et autres surfaces planes.
- Garantit une finition lisse et uniforme, sans défauts, imperfections ni irrégularités.
- Contrôle indépendant du racleur et du rouleau en caoutchouc pour une épaisseur de revêtement constante (5-10 g/m²).
- Bande transporteuse résistante aux solvants pour une durabilité accrue.
- Le rouleau applicateur, le rouleau racleur et le tapis convoyeur sont commandés individuellement par des composants électriques distincts, garantissant ainsi la précision de l'application du matériau de revêtement.
- Le panneau de commande autonome simplifie la maintenance et améliore la sécurité sur le lieu de travail.
- La lame de grattage durable est résistante aux solvants.
- Compatible avec une large gamme de revêtements, notamment PU, UV et à base d'eau.
- Système intégré de recyclage de la peinture pour réduire les déchets et réaliser des économies.
- Production à grande vitesse avec des vitesses de convoyeur réglables de 5 à 20 mètres par minute.
- La conception écologique permet de récupérer et de conserver les peintures ou revêtements inutilisés.
- Machine optionnelle avec carte PLC pour un fonctionnement entièrement automatique.
Spécifications techniques :
-
Type S - 24 pouces (600 mm)
- Largeur du revêtement : 600 mm (23,62 pouces)
- Vitesse de revêtement : 5-20 m/min
- Puissance : 5,62 kW
- Épaisseur de la pièce : 3 à 80 mm
- Diamètre du rouleau du convoyeur : φ140 mm * 620 mm
- Diamètre du rouleau en caoutchouc : φ250 mm * 750 mm
- Diamètre du rouleau racleur : φ164 mm * 750 mm
- Dimensions (L*l*H) : 2500 mm*2000 mm*1550 mm
- Poids : 1323 livres
-
Type M - 39 pouces (1000 mm)
- Largeur du revêtement : 1000 mm (39 pouces)
- Vitesse de revêtement : 5-20 m/min
- Puissance : 8,68 kW
- Épaisseur de la pièce : 3 à 80 mm
- Dimensions (L*l*H) : 2500 mm*2450 mm*1550 mm
- Poids : 1764 livres
-
Type L - 51 pouces (1300 mm)
- Largeur du revêtement : 1300 mm (51,2 pouces)
- Épaisseur de la pièce : 3 à 80 mm
- Vitesse de revêtement : 5-20 m/min
- Puissance : 8,68 kW
- Dimensions (L*l*H) : 2500 mm*2750 mm*1550 mm
- Diamètre du rouleau du convoyeur : φ140 mm * 1320 mm
- Diamètre du rouleau en caoutchouc : φ250 mm*1450 mm
- Diamètre du rouleau racleur : φ164 mm * 1450 mm
- Poids : 2200 lb
Nous pouvons personnaliser ces systèmes pour répondre précisément à vos besoins. Que vous ayez besoin de plus de puissance ou d'un rouleau enduiseur plus large, nous serons ravis de vous accompagner dans la conception de votre système. Veuillez nous contacter par courriel à l' adresse sales@cureuv.com ou par téléphone au 1 (800) 977-7292, de 8 h à 16 h 30 (heure de l'Est).
Aussi connu sous le nom de :
Aussi connu sous le nom de :

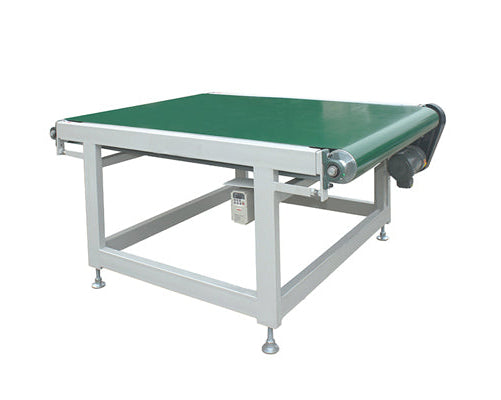

CureUV Industrial Belt Conveyor
Constructed with a heavy-duty steel frame and precision conveyor components, the system supports consistent production flow while minimizing vibration and maintaining accurate material positioning. The conveyor integrates easily into automated finishing lines and can operate as a standalone transport unit or as part of a larger manufacturing system.
Available in 24 in (600 mm), 39 in (1000 mm), 51 in (1300 mm), and 54 in (1370 mm) working widths, the CureUV Industrial Belt Conveyor can be configured to match a variety of production layouts and panel sizes.
Continuous Material Transport
The conveyor system uses a flat transport belt supported by guide structures and metal lining to ensure smooth and stable movement of workpieces along the production line. Panels travel at adjustable speeds, allowing the conveyor to synchronize with upstream and downstream equipment such as sanding machines, coating systems, and curing ovens.
The conveyor is driven by an aluminum geared motor combined with optional variable frequency drive (VFD) speed control, allowing operators to precisely adjust conveyor speed to meet different production requirements.
Industrial Construction
The conveyor frame is constructed from 100 × 50 mm high-strength seamless square steel tubing, providing excellent structural rigidity and long-term durability. This heavy-duty structure allows the conveyor to operate continuously in demanding manufacturing environments while maintaining stable material transport.
The design minimizes vibration and ensures consistent product handling, which is essential for maintaining accuracy during automated finishing processes.
Conveyor System Design
The transporting system uses a flat industrial belt supported by wedge guides and metal reinforcement, ensuring smooth panel movement while preventing belt drift during operation.
Selected configurations utilize Swiss Habasit conveyor belts, known for their durability and reliability in industrial manufacturing environments.
The conveyor rollers are designed for stable transport and may include electroplated rollers for enhanced wear resistance depending on the machine configuration.
Electrical System
The conveyor is equipped with an industrial electrical control system designed for dependable performance and easy maintenance.
Key electrical components include:
- Aluminum geared motor drive system
- Optional variable frequency drive for adjustable speed control
- Electrical components sourced from trusted Taiwan manufacturers or equivalent industrial brands
- Stable electrical distribution and protection components for safe operation
Features
- Designed for transporting panels in industrial finishing and production lines
- Available working widths: 24 in (600 mm), 39 in (1000 mm), 51 in (1300 mm), and 54 in (1370 mm)
- Compatible with sanding, coating, polishing, and curing equipment
- Heavy-duty 100 × 50 mm steel frame construction for long-term reliability
- Adjustable conveyor speeds from 5–20 m/min
- Aluminum geared motor drive system for stable operation
- Optional variable frequency drive (VFD) for precise speed control
- Industrial-grade flat conveyor belts for smooth panel transport
- Designed for easy integration into automated manufacturing lines
- 36" overall height from floor to top of conveyor, with 4" adjustability up and down for leveling and installation flexibility.
Applications
The CureUV Industrial Belt Conveyor is commonly used in wood processing and panel finishing production lines, including:
- Wood panel manufacturing
- Furniture and cabinetry production
- Flooring and decorative panel finishing
- UV coating and curing lines
- Sanding and polishing operations
- Continuous finishing production systems
It is particularly suitable for transporting flat panels and sheet materials between different processing stations.
Available Configurations
The CureUV Industrial Belt Conveyor can be configured in multiple working widths and lengths to match production requirements.
Working Width Options
24 in (600 mm)
39 in (1000 mm)
51 in (1300 mm)
54 in (1370 mm)
Conveyor Length Options
6 ft Conveyor
8 ft Conveyor
10 ft Conveyor
16 ft Conveyor
Additional custom conveyor lengths may be available upon request.
Technical Specifications
| Technical Specifications | 24 in (600 mm) | 39 in (1000 mm) | 51 in (1300 mm) | 54 in (1370 mm) |
|---|---|---|---|---|
| Available Conveyor Lengths | 6 ft / 8 ft / 10 ft / 16 ft | 6 ft / 8 ft / 10 ft / 16 ft | 6 ft / 8 ft / 10 ft / 16 ft | 6 ft / 8 ft / 10 ft / 16 ft |
| Conveyor Speed | 16.4–65.6 ft/min (5–20 m/min) | 16.4–65.6 ft/min (5–20 m/min) | 16.4–65.6 ft/min (5–20 m/min) | 16.4–65.6 ft/min (5–20 m/min) |
| Power | 0.4 kW | 0.4–0.75 kW | 0.4–0.75 kW | 0.75–1.1 kW |
| Weight (Approx.) | 661–1102 lb (300–500 kg) | 882–1213 lb (400–550 kg) | 882–1323 lb (400–600 kg) | 1102–1543 lb (500–700 kg) |
| Conveyor Roller | Ø5.5 × 24.4 in (Ø140 × 620 mm) | Ø5.5 × 39.4 in (Ø140 × 1000 mm) | Ø5.5 × 52 in (Ø140 × 1320 mm) | Ø5.5 × 54.7 in (Ø140 × 1390 mm) |
| Standard Height | 36 in from floor to top of conveyor, with ±4 in adjustability | 36 in from floor to top of conveyor, with ±4 in adjustability | 36 in from floor to top of conveyor, with ±4 in adjustability | 36 in from floor to top of conveyor, with ±4 in adjustability |
Custom Configurations Available
CureUV Industrial Belt Conveyors can be customized to match specific production line requirements, including:
- Custom conveyor lengths (6 ft, 8 ft, 10 ft, 16 ft, or longer)
- Different belt materials for specialized applications
- Adjustable working widths
- Integration with coating, sanding, polishing, or curing equipment
We can customize these systems to fit your needs exactly. Whether you need more power or a wider roller coater, we would love to help you with your system. Please contact us at sales@cureuv.com or between 8:00 a.m. and 4:30 p.m. EST at 1(800) 977-7292.
