Convoyeur de polymérisation UV sans électrode Loctite ZETA 7415 et assemblage UV de fusion
Convoyeur de polymérisation UV sans électrode Loctite ZETA 7415 et assemblage UV de fusion
SKU:301022
Impossible de charger la disponibilité du service de retrait
-
Données techniques du convoyeur UV Loctite ZETA 7415 :
Utilitaires : 117 VAC monophasé, 1 ampère, 50/60 Hz ou peut être configuré pour 230 VAC monophasé

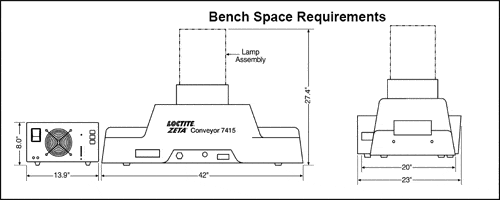

Dimensions hors tout : 27,4" (694,9 mm) de hauteur x 42" (1066,8 mm) de largeur x 20" (508 mm) de profondeur
Poids : 85 livres.
Ensemble de lampe sans électrode UV Fusion et données techniques d'alimentation :
Puissance de la lampe : 300 w/pouce - 1 800 watts au total
Poids:
- Ensemble de lampe : 30 lb.
- Alimentation : 68 livres.
Dimensions:
- Ensemble lampe : 6,7" L x 8,2" L x 20" H
- Alimentation : 14" L x 7" H x 15,8" P
Alimentation requise : 18 ampères, monophaséLe convoyeur UV sans électrode ZETA 7415 est un convoyeur de paillasse à vitesse variable qui accepte des pièces jusqu'à 3 pouces de haut sur 7-1/2 pouces de large. L'unité est conçue pour accepter un système de lampe à ampoule H sans électrode Fusion de 6 pouces (illustré sur la photo mais vendu séparément). La lampe peut être montée parallèlement ou perpendiculairement au convoyeur et le réglage de la hauteur peut varier de 2 à 5,5 au-dessus de la bande. La source lumineuse est compatible avec les ampoules D, V et H pour adapter la sortie spectrale de la lumière à l'application. La durée de vie prévue de l'ampoule est de 5 000 heures. La vitesse de la bande du convoyeur a deux réglages ; le réglage à haute vitesse va de 3,3 à 23 FPM et le réglage à basse vitesse va de 0,3 à 7,2 FPM. Comprend un ventilateur modulaire intégré pour le refroidissement de la lampe.
Le convoyeur de polymérisation UV sans électrode ZETA 7415 est un système de polymérisation UV de haute qualité bien adapté à la plupart des applications UV. Le développement et les tests de processus ainsi que la production de photopolymérisation à petite échelle sont des applications typiques. Idéal pour une utilisation dans les applications de liaison confinées et exposées.
Contenu du système Zeta 7415 :
- Mode d'emploi
- Lunettes de protection contre les ultraviolets
Recommandations :
Le taux de durcissement aux UV dépend de l'intensité de la lampe, de la distance par rapport à la source de lumière, de la profondeur de durcissement nécessaire ou de l'espacement de la ligne de liaison et de la transmission lumineuse du substrat à travers lequel le rayonnement doit passer. Loctite Corporation vous recommande de tester toutes les applications d'adhésif dans des conditions d'utilisation finale simulées ou réelles pour garantir que l'adhésif respecte ou dépasse toutes les spécifications requises du produit. Reportez-vous au guide de sélection des produits photopolymérisables Loctite et aux fiches techniques des produits pour connaître les spécifications et les performances de polymérisation.
Ensemble de lampe UV à fusion sans électrode et alimentation :L'ensemble lampe possède une fonction de démarrage et de redémarrage rapide qui élimine le besoin d'obturateurs et de mécanismes d'obturation associés. Une sortie UV élevée et une faible sortie IR donnent une sortie ultraviolette maximale avec un minimum de chaleur infrarouge sur les matériaux du substrat. Le changement ou le remplacement rapide de l'ampoule peut être effectué en quelques minutes. Largeur de polymérisation complète maintenue tout au long de la durée de vie de l'ampoule. Pas de noircissement aux extrémités des ampoules ; par conséquent, aucune diminution de la largeur de durcissement.
L'alimentation intègre un contrôle marche/arrêt/veille. Permet des procédures de démarrage plus faciles et plus rapides. Verrouillages de sécurité. La puissance de la lampe est surveillée pour éliminer les déchets ou les pertes de produits. Le tableau de commande peut être retiré pour faciliter l'entretien et le changement de composants. Tableau complet d'indicateurs de panne. Si une section du système de durcissement UV tombe en panne, les contrôles indiquent l'emplacement de la panne. Option maître/esclave. Pour plusieurs configurations d'alimentation, l'utilisateur peut programmer l'alimentation principale pour en contrôler d'autres.
Contenu de l’ensemble de lampe UV Fusion et de l’alimentation électrique :
- Ensemble de lampe et alimentation
- Manuel d'instructions
- Ampoule sans électrode « H »
Disponible en 208 VAC ou 240 VAC pour correspondre aux capacités électriques de l'emplacement du client.
Ressources:
Système de convoyeur de polymérisation UV Loctite ZETA 7415 - Fiche de description du produit (PDF)
Système de convoyeur de polymérisation Loctite UV ZETA 7415 - Manuel d'utilisation de l'équipement (PDF)
Système sans électrode et alimentation pour lampe UV Fusion - Fiche de description du produit (PDF)
Système sans électrode et alimentation électrique pour lampe UV Fusion - Manuel d'utilisation de l'équipement (PDF)
Lors de la commande de ce produit, vous devez utiliser le fret LTL lourd surdimensionné comme méthode d'expédition. Les frais de transport concernent uniquement la zone continentale des États-Unis. D'autres zones peuvent nécessiter des frais de transport supplémentaires. - Toutes les marques et logos Loctite sont la propriété de Henkel Corporation. Toutes les références et marques commerciales ZETA sont la propriété de Henkel Corporation.
-
Loctite ZETA 7415
98003
98004
98005
Loctite ZETA 7415 Electrodeless UV Curing Conveyor and Fusion UV Assembly
Fusion UV Electrodeless Lamp Assembly and Power Supply Technical Data:
Lamp Power: 300 w/inch - 1800 watts total
Weight:
- Lamp Assembly: 30 lbs.
- Power Supply: 68 lbs.
Dimensions:
- Lamp Assembly: 6.7" L x 8.2" W x 20" H
- Power Supply: 14" W x 7" H x 15.8" D
Power Requirements: 18 amps, single phase
The ZETA 7415 Electrodeless UV Conveyor is a bench top, variable speed conveyor that accepts parts up to 3 inches high by 7-1/2 inches wide. The unit is designed to accept a 6 inch Fusion electrodeless H bulb lamp system (shown in photo but sold separately). The lamp can be mounted parallel or perpendicular to conveyor and the height setting can be varied from 2 to 5.5 above the belt. The light source is compatible with D, V, and H bulbs to tailor the spectral output of the light to the application. The expected bulb life is 5,000 hours. The belt speed of the conveyor has two settings; the high speed setting ranges from 3.3 to 23 FPM and the low speed setting ranges from 0.3 to 7.2 FPM. Includes integrated modular blower for lamp cooling.
The electrodeless ZETA 7415 UV Cure Conveyor is a high quality UV cure system which is well suited for most UV applications. Process development and testing along with small scale light curing production are typical applications. Good for use in confined and exposed bondline applications.
Zeta 7415 System Contents:
- Operation manual
- Ultraviolet protection glasses
Recommendations:
UV cure rate is dependent on lamp intensity, distance from the light source, depth of cure needed or bondline gap and the light transmittance of the substrate through which the radiation must pass. Loctite Corporation recommends that you test all adhesive applications under simulated or actual end use conditions to ensure the adhesive meets or exceeds all required product specifications. Refer to the Loctite Light Cure Product Selector Guide and product Technical Data Sheets for curing specifications and performance.
Electrodeless Fusion UV Lamp Assembly and Power Supply:
The lamp assembly has a rapid start and restart feature that eliminates a requirement for shutters and associated shutter mechanisms. High UV and low IR output gives maximum ultraviolet output with minimum infrared heat on the substrate materials. Rapid bulb change or replacement can be accomplished in minutes. Full cure width maintained throughout bulb life. No blackening at bulb ends; therefore, no decrease in cure width.
The Power Supply incorporates an on/off/standby control. Allows easier, quicker start-up procedures. Safety interlocks. Lamp output monitored to eliminate product scrap or loss. The control board can be pulled out for easy service and component change. Full fault indicator array. If any section of the UV curing system fails, controls indicate the location of the failure. Master/slave option. For multiple power supply configurations the user can program the master power supply to control others.
Fusion UV Lamp Assembly and Power Supply Contents:
- Lamp Assembly and Power Supply
- Instruction Manual
- "H" Electrodeless Bulb
Available in either 208 VAC or 240 VAC to match the electrical capabilities at the customer's location.
Resources:
Loctite ZETA 7415 UV Curing Conveyor System - Product Description Sheet (PDF)
Loctite UV ZETA 7415 Curing Conveyor System - Equipment Operation Manual (PDF)
Fusion UV Lamp Electrodeless System and Power Supply - Product Description Sheet (PDF)
Fusion UV Lamp Electrodeless System and Power Supply - Equipment Operation Manual (PDF)
When ordering this product, you must use Oversized Heavy LTL Freight as your shipping method. Freight cost is for the Continental United States only. Other areas may require additional freight charges.
- All Loctite trademarks and logos are property of Henkel Corporation. All ZETA references and trademarks are property of Henkel Corporation.
-
