Carril DIN - para radiómetro en línea

El carril DIN para radiómetro en línea permite monitorear muchas lámparas en un área pequeña. Ideal para entornos de fabricación o impresión.

Este sistema requiere alimentación de 24 V CA/CC

Sistema en línea:

Este sistema fue diseñado para proporcionar retroalimentación continua y en tiempo real sobre cualquier sistema. Está fabricado en un tamaño compacto para acceder a espacios remotos.
El sistema mide la intensidad como relativa a un valor absoluto (W/cm2). Se pueden detectar cambios graduales y repentinos, lo que permite al usuario solucionar el problema antes de que afecte la producción.
El sistema en línea se puede utilizar solo o junto con un radiómetro UV rastreable por el NIST.

se compone de dos partes principales:

- Sensor compacto ( EMI o estándar )
- Unidad de acondicionamiento de señal: carril DIN o módulo de visualización (módulo de visualización no disponible para uso EMI)

El sistema en línea está basado en electroóptico y se puede utilizar para monitorear los rayos UV en situaciones en las que:

• El espacio es limitado
• Las lámparas están cerradas o no son fácilmente accesibles.
• Hay brazos, rodillos y/o cuchillas presentes.
• Las rápidas velocidades de producción dificultan la obtención de lecturas con un radiómetro normal.
• Las condiciones ultravioleta cambian rápidamente debido a la emisión de gases o la contaminación.
• Si los cambios en los rayos UV pueden afectar el producto terminado
• La ventana del proceso es estrecha
• Se requiere validación de UV.

Carril DIN

El riel DIN está diseñado para funcionar con el sensor compacto y un PLC o sistema de control para monitorear continuamente una única fuente de UV. Su pequeño tamaño permite colocar varios rieles DIN en áreas estrechas para monitorear muchas lámparas al mismo tiempo.

El sistema de control/PLC utilizado debe tener capacidades de visualización y procesamiento de señales analógicas, ya que el carril DIN no tiene pantalla.

Cuando se configura el producto, se establece una línea de base de 100% UV y se establece un umbral de alarma. La alarma de umbral, gracias a la fabricación del carril DIN, se puede ajustar a un límite UV bajo.
El carril DIN emitirá una salida analógica de 0-10 V proporcional a la intensidad UV.

Carril DIN EMI



¿Qué es la EMI?

La interferencia electromagnética (EMI) es un ruido eléctrico que puede generar cualquier equipo UV.
El ruido eléctrico puede afectar las lecturas y hacer que parezca que el sensor o la fuente son inestables.
El cable sensor compacto, incluso con su pantalla, puede captar este ruido si se tiende a lo largo de una línea de alta tensión. Es por eso que el sensor compacto EMI y el riel DIN EMI se han "reforzado", haciéndolos menos susceptibles a esta interferencia.

El sensor compacto EMI y el riel DIN se han diseñado con circuitos adicionales para minimizar la interferencia eléctrica tanto como sea posible.

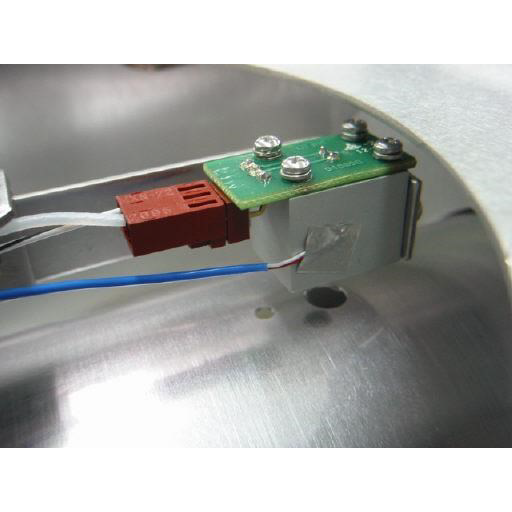

El sensor compacto EMI se puede identificar por el círculo dorado que se muestra arriba.

Para un funcionamiento adecuado, el sensor compacto EMI debe estar conectado a tierra y conectado a un riel DIN EMI.

Nota : Si el sensor compacto EMI se utiliza con el módulo de visualización de intensidad en línea, el riel DIN estándar y/o un cable de dos hilos en lugar del cable EMI, no se agrega protección EMI.

Características:

• Monitorea continuamente la salida de rayos UV de una sola bombilla.
• Salida analógica de 0-10 V
• Puntos de alarma configurables por el usuario
• Conexiones de salida de cierre de relé
• Comodidad de montaje en riel DIN a presión
• Tamaño pequeño, ideal para espacios reducidos

Especificaciones:

Descargas:
